Description

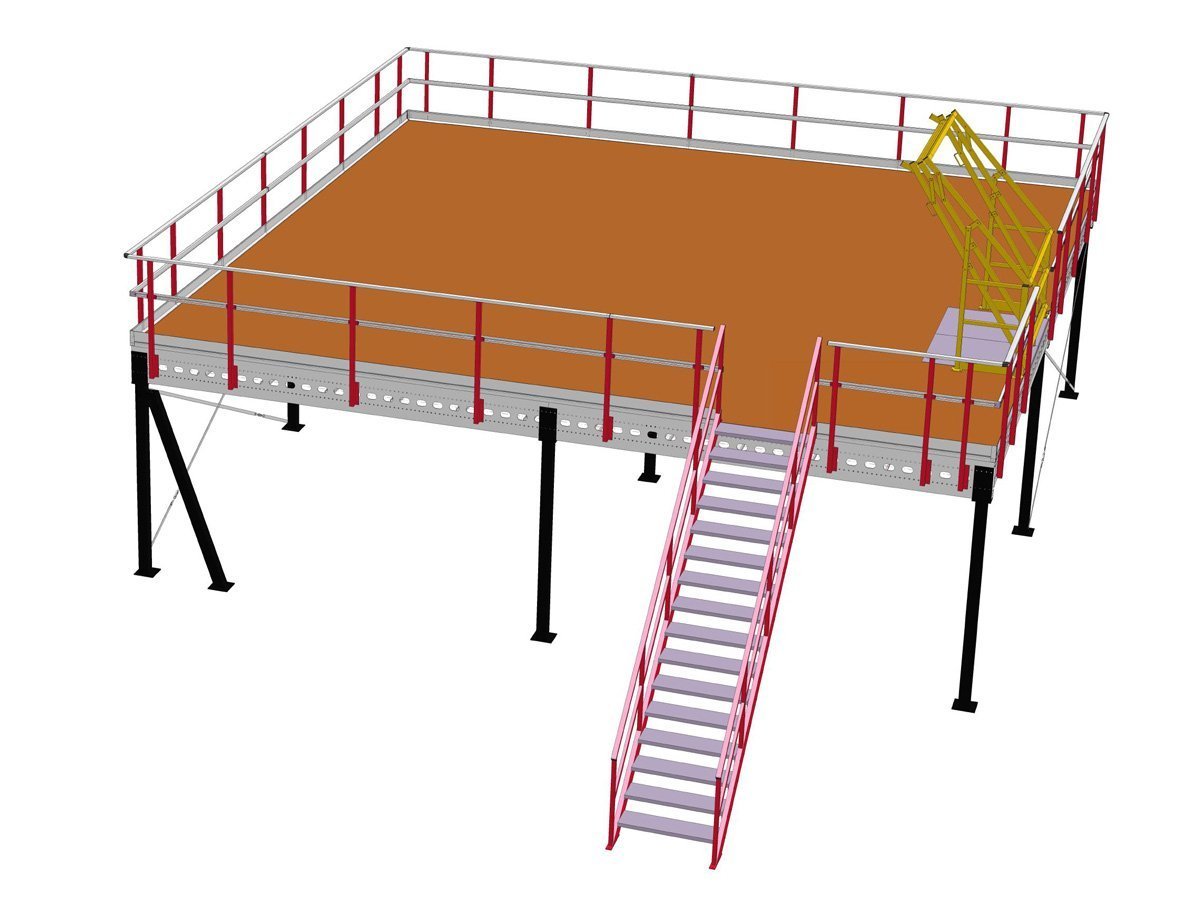

Plateforme de stockage 7x7m, capacité de charge 500 kg/m², avec escalier, garde-corps et point de transfert

mezzanine de plain-pied avec une surface de plateforme de 7 x 7 m a une capacité de charge maximale de 500 kg/m² avec une répartition uniforme.

La longueur maximale est de 7 000 mm entre les repose-pieds et les escaliers compris. La largeur est de 7 000 mm, tandis que la hauteur jusqu’au sommet de la scène est de 2 788 mm. La hauteur jusqu’au bord inférieur de la poutre est de 2 200 mm.

La plateforme de stockage est équipée d’un plancher en aggloméré de 38 mm d’épaisseur. Le haut est naturel, le bas du bas est blanc. La balustrade, longue de 25 mètres, est équipée d’une main courante, d’une rampe à genoux et d’un bord roulant et assure la sécurité sur scène.

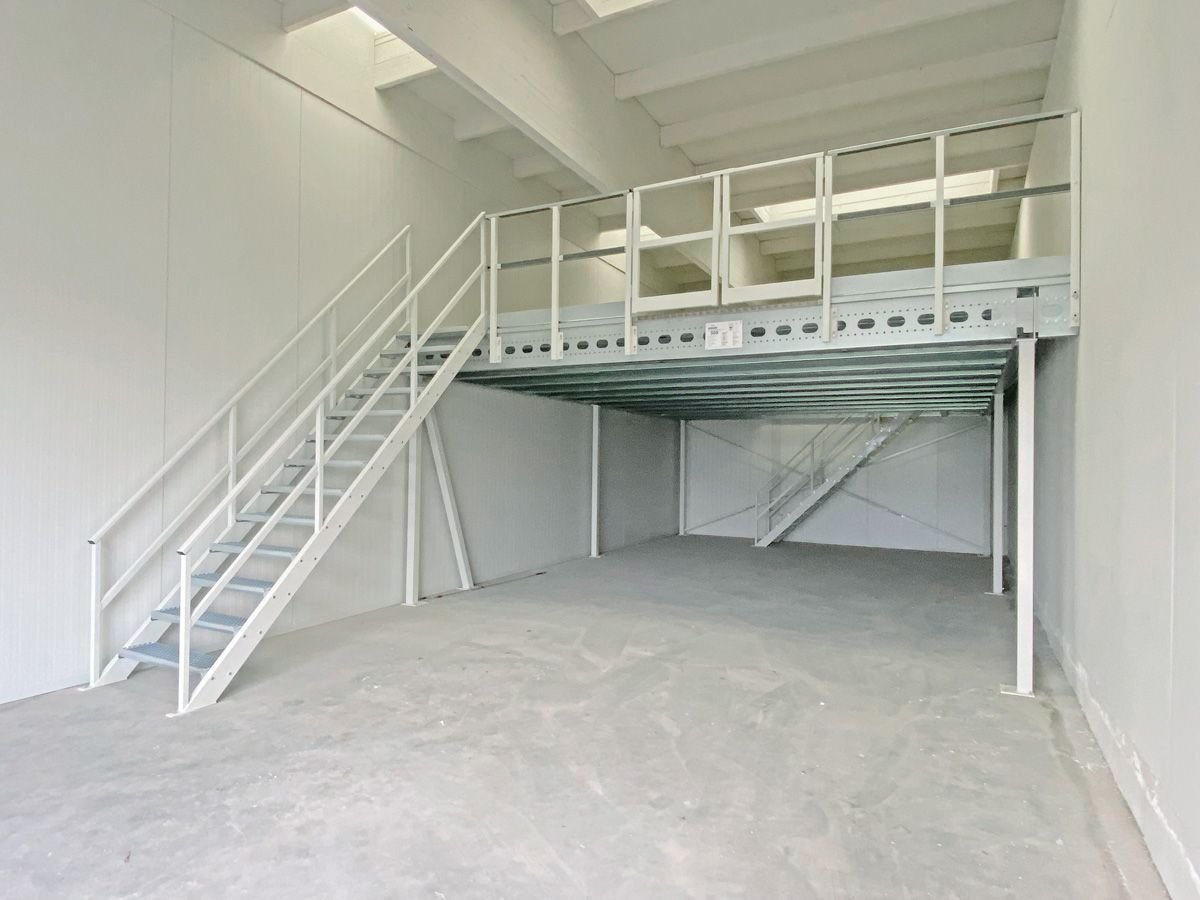

La plateforme de stockage est accessible via un escalier latéral. Celui-ci a une inclinaison de 37° et une largeur totale de 1 000 mm. Au total, 16 marches sont constituées d’une grille mesurant 1000 x 270 mm.

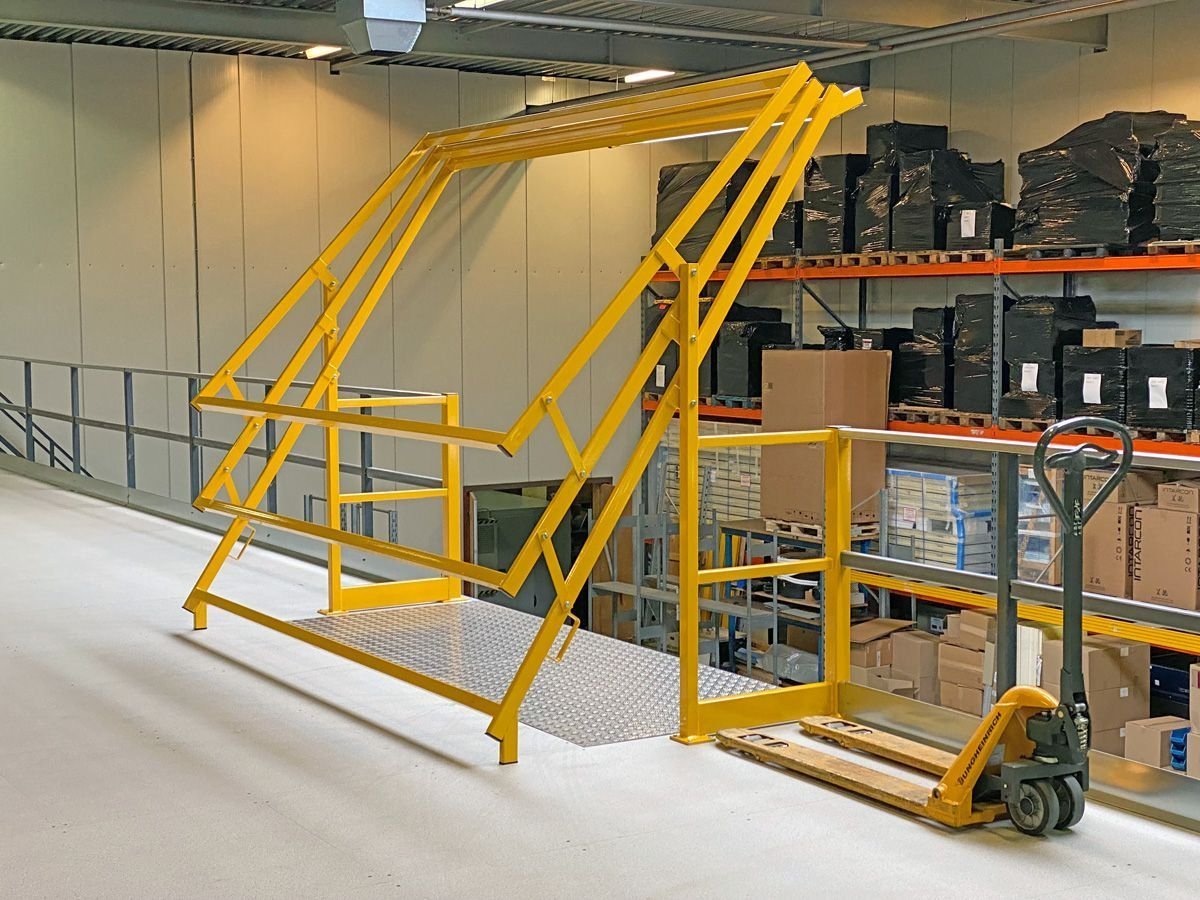

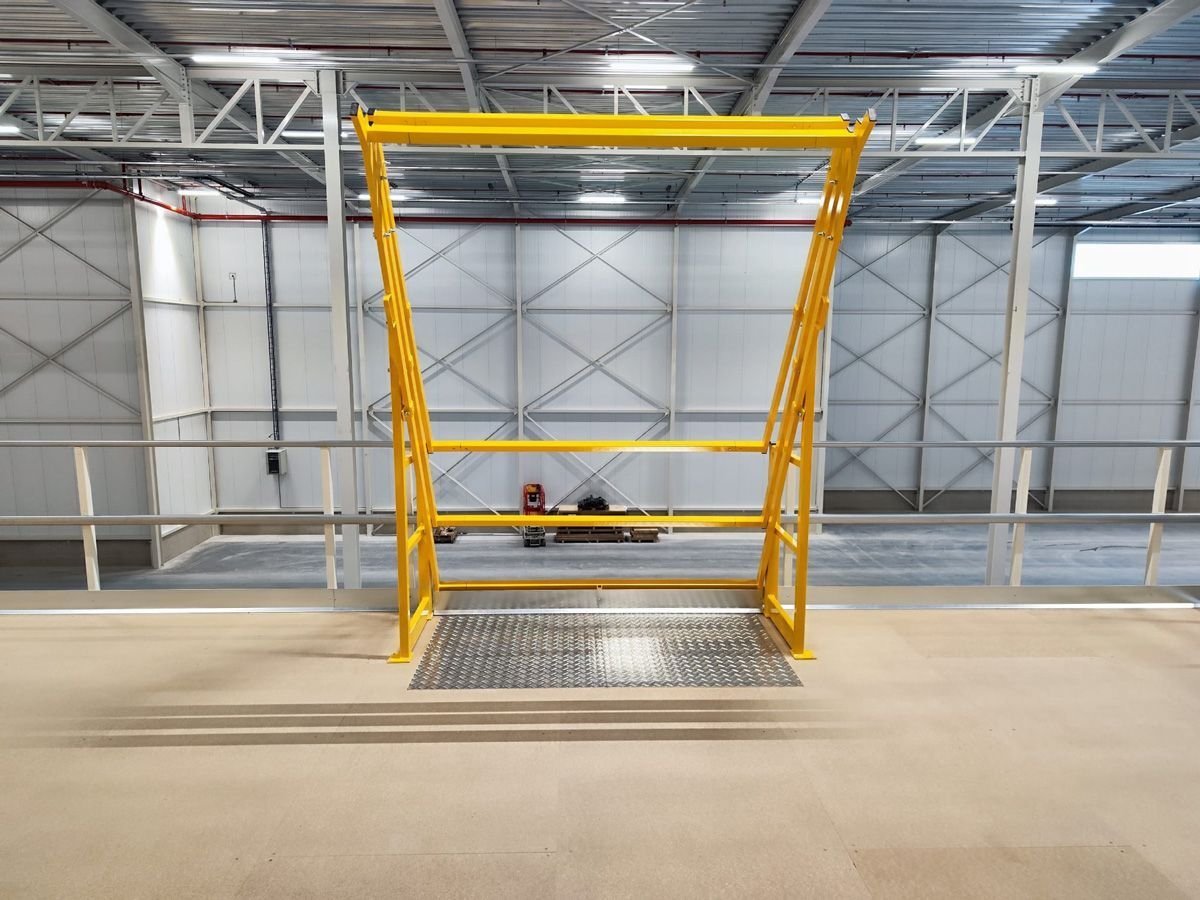

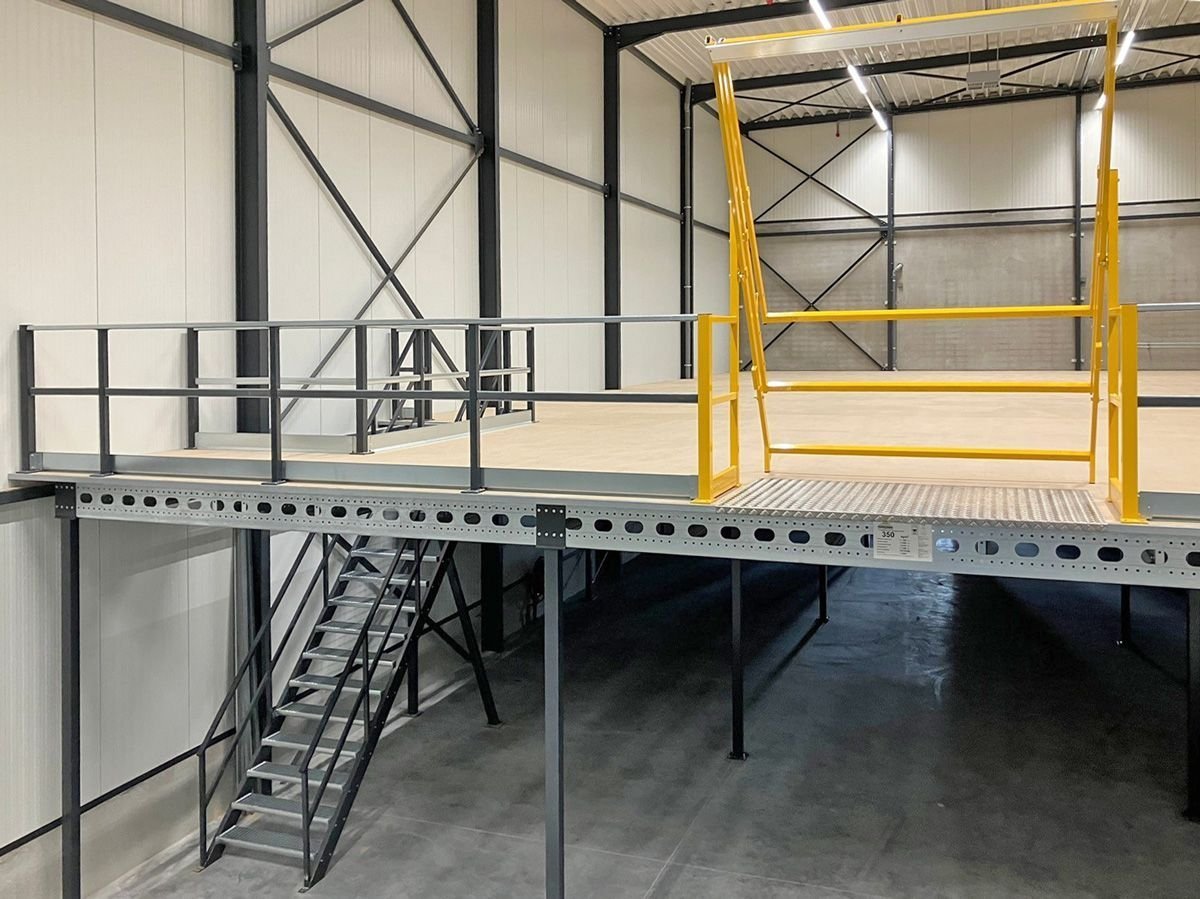

Le point de transfert existant est accessible via une porte à double battant (dimensions 1500 mm).

Cette construction de scène a une charge de support maximale de 101 kn. Les supports et le garde-corps sont finis en gris anthracite RAL 7016. Les supports sont galvanisés.

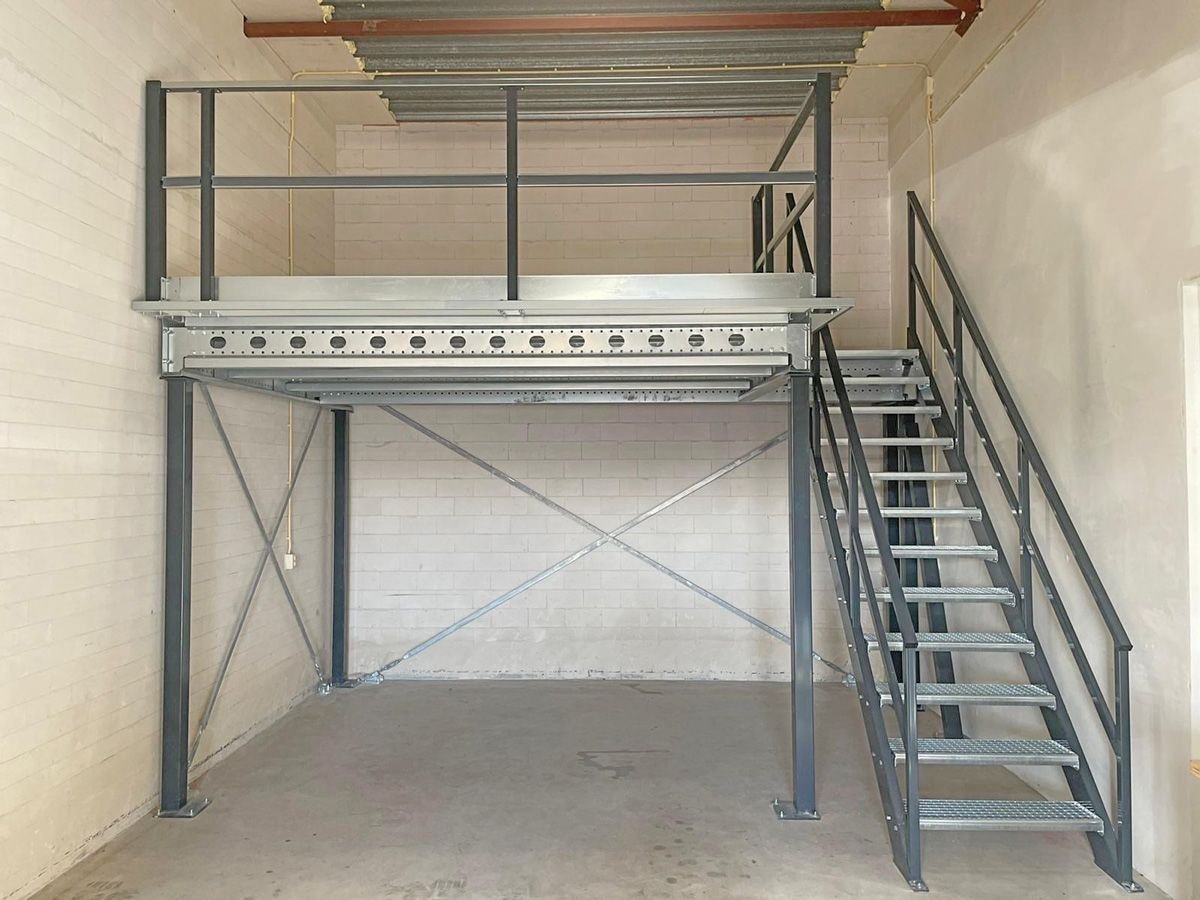

La stabilité nécessaire de la plate-forme de stockage est assurée par un contreventement transversal/diagonal.
Cette plateforme de stockage est accessible avec un transpalette manuel. Des statistiques vérifiables peuvent être demandées moyennant des frais supplémentaires.

Cette mezzanine est destinée à une zone sans tremblement de terre.
Contenu de la livraison :
* Supports et garde-corps peints par poudrage en RAL 7016

* Poutre principale

* Poutres intermédiaires

* Renforts

* Fixation au sol et ancrage au sol

* Panneau de particules 38 mm naturel, dessous blanc

* Station de transfert : porte à double battant à fermeture automatique L 1500 mm

* Garde-corps de 25 m de long : main courante, rampe à genoux et bord d’enroulement galvanisés

* Escalier en grille 1 000 mm x 270 mm
